Après Milanello, la PUMA House of Football et San Siro, le confort et le bien-être de Clivet arrivent également à Casa Milan, le siège officiel de l'AC Milan.

Leibniz Institute for Surface Modification (IOM)
The building

The Leibniz Institute for Surface Modification (IOM) is a leading research center that studies the physical and chemical processes behind modern surface
engineering technologies, developing functional and high-precision surfaces for a wide range of industrial applications and transferring scientific results into industry. The Institute’s activities require highly stable and reliable environmental conditions for process cooling, clean room cooling, and test bench cooling.
To ensure operational continuity and improve energy efficiency, the Institute upgraded its entire chilled water production system, replacing three Clivet units installed in 2001 with new-generation Clivet solutions.

Le défi

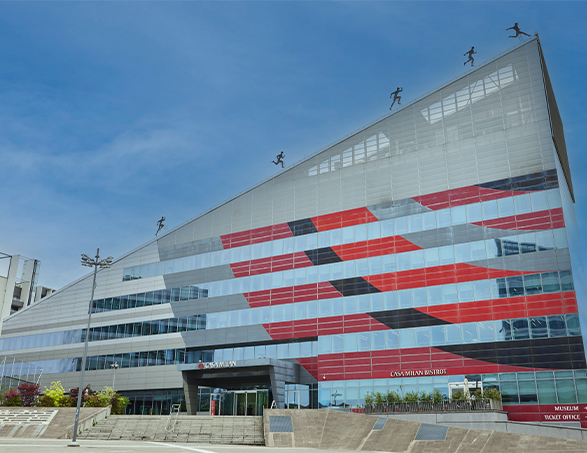

En 2025, l'AC Milan a entrepris un projet de modernisation de ses systèmes de CVC (chauffage, ventilation et climatisation) et d'eau chaude sanitaire (ECS) pour la Casa Milan. L'objectif principal était de remplacer le système existant par une solution plus efficace sur le plan énergétique et plus durable sur le plan économique et environnemental, tout en offrant un confort climatique supérieur à tous les employés, les visiteurs et le personnel.

La solution

Afin d'atteindre ces objectifs, des solutions innovantes de Clivet ont été installées : - Chauffage et refroidissement simultanés (4 tuyaux) : Trois pompes à chaleur multifonctionnelles SCREWLine4-i refroidies par air (WDAN-iK4 MF) ont été installées. Ces unités ont été choisies pour leur capacité à répondre à la demande simultanée d'eau chaude et d'eau glacée, en gérant les besoins variables d'un bâtiment moderne tel que Casa Milan, où plusieurs zones peuvent nécessiter un chauffage et un refroidissement simultanés. - Production d'eau chaude sanitaire (ECS) : Pour la production d'eau chaude sanitaire, deux pompes à chaleur EDGE EVO 2.0 EXC ont été installées. Ces unités utilisent la technologie Inverter et un réfrigérant R32 respectueux de l'environnement, garantissant une grande efficacité et un impact environnemental réduit.

Les résultats

L'installation de pompes à chaleur Clivet a permis à Casa Milan de : - Améliorer l'efficacité énergétique : en réduisant la consommation d'énergie pour le chauffage, le refroidissement et la production d'eau chaude sanitaire. - Augmenter la durabilité : tant sur le plan économique, grâce aux économies réalisées sur les coûts d'exploitation, que sur le plan environnemental, grâce à l'utilisation de réfrigérants à faible PRG et à la récupération d'énergie. - Optimiser le confort environnemental : en assurant un contrôle précis et constant de la température et de l'humidité, ce qui garantit un environnement de travail plus agréable pour les employés d'AC Milan. - Simplifier le système : en réduisant la complexité des systèmes et l'espace requis pour l'équipement. Ce projet est un exemple concret de la façon dont les technologies avancées de pompes à chaleur multifonctionnelles peuvent contribuer à créer des bâtiments plusdurables, plus efficaces et plus confortables.

Unités installées

  • 3 pompes à chaleur multifonctionnelles SCREWLine4-i (WDAN-iK4 MF)
  • 2 pompes à chaleur EDGE EVO 2.0 EXC (WiSAN-YME)

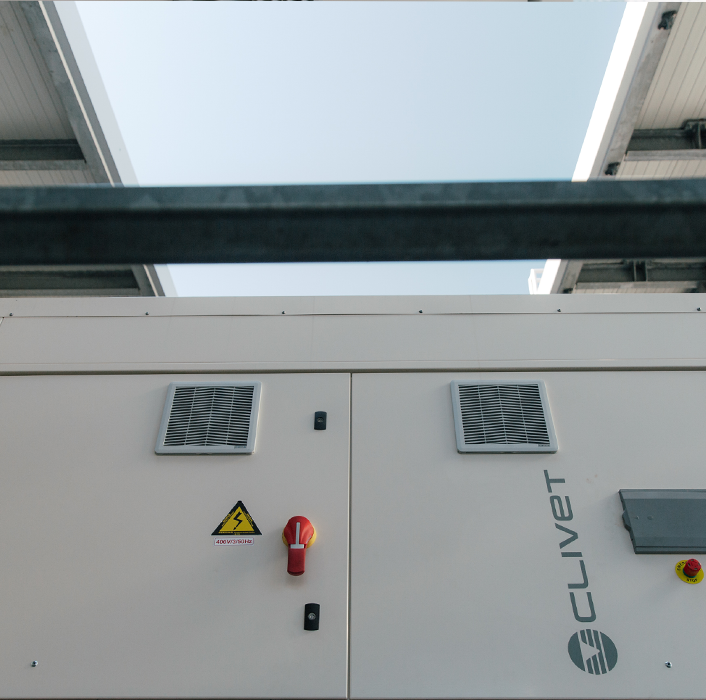

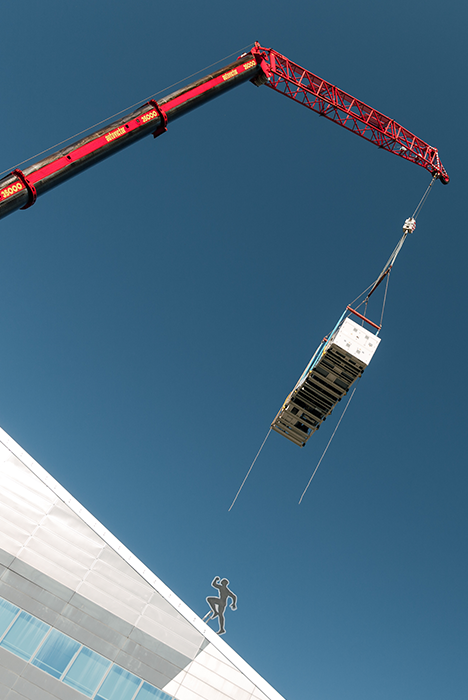

Installazione macchina Clivet a CasaMilan Macchina Clivet

Caractéristiques et avantages des solutions Clivet :

Pompes à chaleur multifonctionnelles SCREWLine4-i (WDAN-iK4 MF) :

  • Réfrigérant à faible GWP : elles utilisent le réfrigérant R513A, caractérisé par un faible potentiel de réchauffement de la planète (GWP), conformément aux objectifs de développement durable.
  • Compresseurs à vis avec Inverter : la technologie Inverter permet une régulation précise et dynamique de la puissance, s'adaptant parfaitement aux charges variables de chauffage et de refroidissement et maximisant l'efficacité énergétique.
  • Production simultanée sur 4 tuyaux : idéales pour les bâtiments ayant des charges opposées simultanées, ces unités fournissent simultanément de l'eau chaude et de l'eau glacée, ce qui simplifie l'installation et remplace les chaudières et les groupes frigorifiques séparés.
  • Récupération d'énergie intégrée : L'énergie thermique qui serait normalement dissipée lors de la production d'eau glacée est récupérée gratuitement pour produire de l'eau chaude. Ce processus augmente considérablement l'efficacité globale du système, transformant ce qui serait une perte d'énergie en un gain.
  • Avantages structurels et économiques : la solution multifonctionnelle réduit l'encombrement de l'équipement, simplifie le circuit hydraulique et permet une installation et une maintenance plus rapides et moins coûteuses que les systèmes conventionnels.
  • Efficacité en cas de charges variables : la logique de fonctionnement garantit une efficacité énergétique maximale, même en cas de charges variables de chauffage et de refroidissement, ce qui est typique des bâtiments modernes. Pompes à chaleur EDGE EVO 2.0 pour l'eau chaude sanitaire :
  •
SCREWLine4-i

Pompes à chaleur EDGE EVO 2.0 pour l'eau chaude sanitaire :

  • Technologie Inverter : optimise la consommation d'énergie en fonction de la demande d'eau chaude sanitaire.
  • Réfrigérant R32 respectueux de l'environnement : contribue à réduire l'impact sur l'environnement.
EDGE EVO 2.0
